Горизонтально-расточной станок с ЧПУ 2А622Ф4

Горизонтально-расточной станок с ЧПУ 2А622Ф4

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Станок горизонтально-расточный с числовым программным управлением (ЧПУ) с неподвижной передней стойкой и встроенным поворотным столом, имеющим продольное и поперечное перемещения, предназначен  для консольной обработки корпусных деталей и выполняет следующие  технологические операции:

- фрезерование плоскостей, пазов, уступов;

- объемное фрезерование;

- контурное фрезерование плоскостей;

- обработка внутренних и наружных конусов;

- сверление, рассверливание, центрование и зенкерование отверстий;

- растачивание отверстий;

- нарезание резьбы метчиками;

- обточка поверхностей, обработка кольцевых канавок и подрезка торцев при комплектации съёмной планшайбой;

-обработка корпусов с четырёх сторон, а при комплектации угловой фрезерной головкой – с пятой стороны

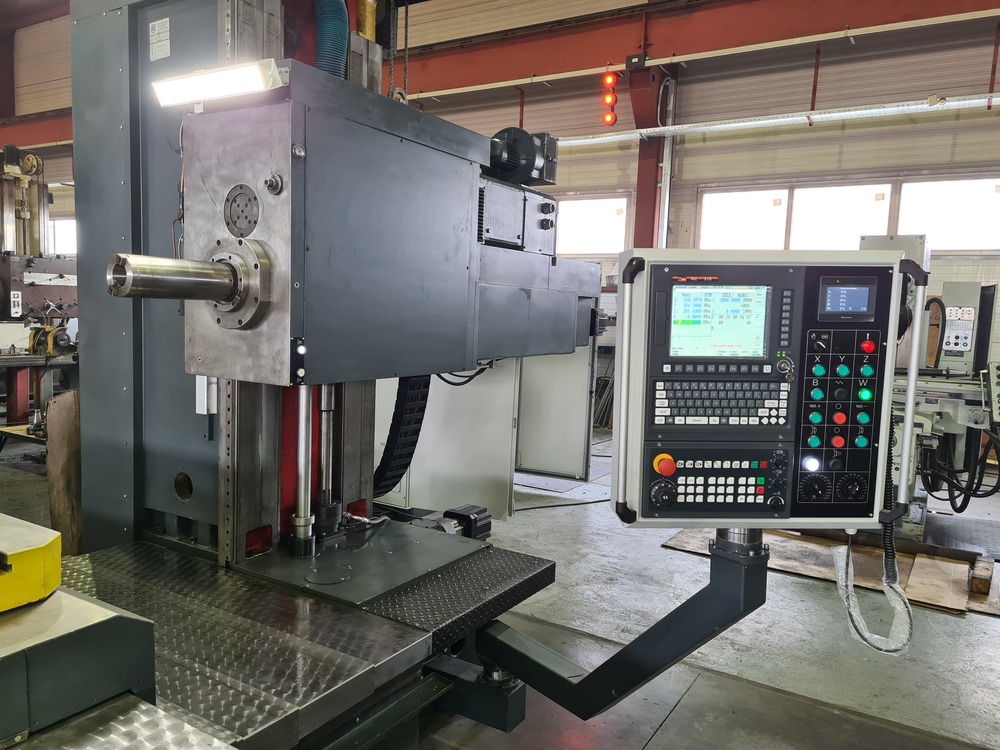

КОМПОНОВКА СТАНКА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Компоновка

  • продольно и поперечно-подвижный встроенный поворотный стол;
  • вертикально-подвижная шпиндельная бабка с расточным выдвижным шпинделем;

Механика станка

Литая чугунная станина имеет замкнутое коробчатое сечение со стенками,  уси­ленными системой продольных и поперечных ребер жесткости .  Четыре комбинированные направляющие перемещения нижних саней :   горизонтальные -  скольжения (чугун-фторлон),  боковые-  качения (закаленная сталь – роликовые опоры качения).

Передняя стойка, несущая шпиндельную бабку, жестко закреплена на плоскости станины и имеет высокую жесткость и виброустойчивость. Направляющие стойки, по которым перемещается шпиндельная бабка - комбинированные: лицевые скольжения (чугун-фторлон) и боковые качения (закаленная сталь - опоры качения

Рабочий стол с Т- образными пазами центрируется в опоре с прецизионным цилиндро-роликовым подшипни­ком. В центр стола встроен высокоточный датчик для отсчета угла поворота стола. Стабильность и сохранение точности положения поворотного стола обеспечивается гидрозажимами.

Продольное и поперечное перемещение стола происходит по комбинированнымнаправляющим нижних и верхних саней : горизонтальные - скольжения (чугун-фторлон), боковые - качения (закаленная сталь – роликовые опоры качения).

Шпиндельное устройство станка состоит из выдвижного расточного шпинделя повышенной жесткости с системой механизированного зажима инструмента и фрезерного шпинделя, смонтированного на прецизионных роликовых подшипниках. Передний конец фрезерного шпинделя снабжен фланцем, имеющим посадочную цилиндрическую поверхность, торцовый шпоночный паз и резьбовые отверстия для закрепления съемных приспособлений.

Плавное и точное перемещение подвижных узлов обеспечивают прецизионные шарико-винтовые передачи.

Для предотвращения повреждений, горизонтальные направляющие станка закрыты телескопическими защитами, вертикальные направляющие перемещения шпиндельной бабки закрыты шторной защитой.

Для защиты от механических повреждений в процессе эксплуатации станка, все кабели и трассы уложены в гибкие траки.

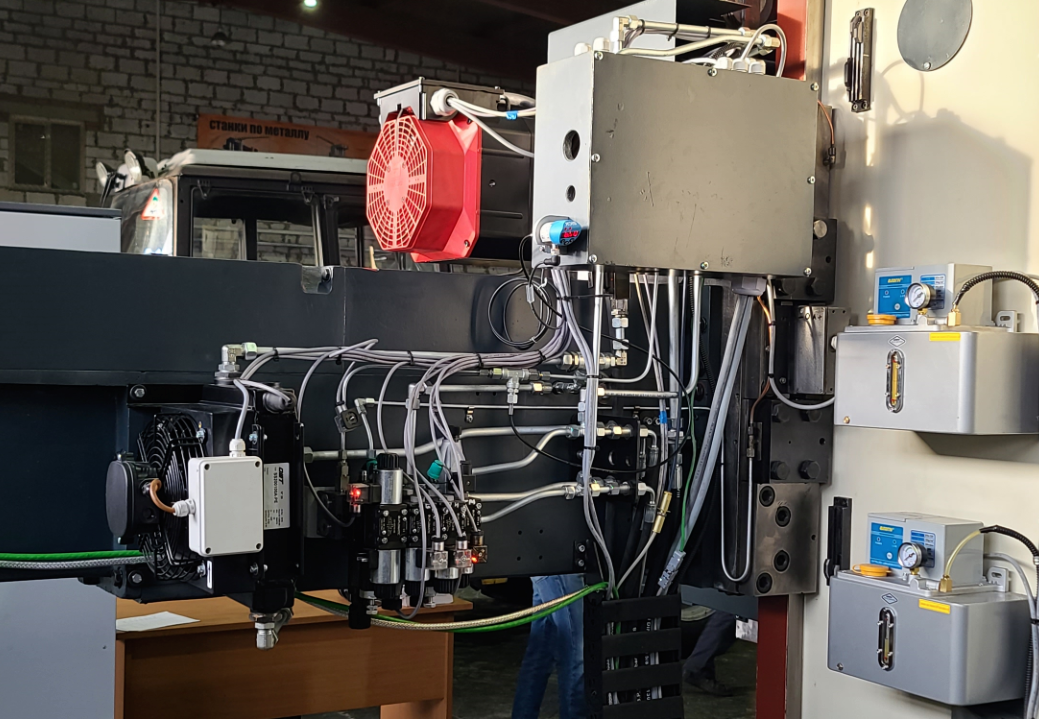

Гидросистема и система смазки



Гидравлическая система полностью автоматизирована и обеспечивает работу клапанов, зажимов.

Замкнутая автоматическая циркуляционная система смазки для смазки направляющих передвижных, подшипников, ШВП и других элементов кинематики станка.

Энергетические источники и агрегаты

Электросхема станка собрана на комплектующих изделиях ведущих отечественных и европейских производителей.

Все электрооборудование станка имеет степень защиты IP54.

Конструкция станка обеспечивает естественное охлаждение всех электрических частей.

Элементы питания, управления, предохранительные элементы электрического оборудования станка размещены в герметичном электрошкафу с системой принудительного охлаждения



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметров

Данные

Размеры рабочей поверхности стола, мм

1120 х1250

Грузоподъёмность стола, кг

5000

Диаметр выдвижного шпинделя, мм

110

Инструментальный конус шпинделя

ISO 50

Зажим / отжим инструмента

механический  автоматический

Наибольшие перемещения

ось  Х - поперечное перемещение стола, мм

ось  Z - продольное перемещение стола, мм

ось В – поворот стола, град

ось  Y - вертикальное перемещение шпиндельной бабки, мм

ось  W- продольное перемещение расточного шпинделя, мм



1250

1000

360

1000

710

Мощность главного привода, не менее, кВт

20

Пределы частот вращения шпинделя, об./мин

4,0 – 1250

Наибольший момент на расточном шпинделе, не менее, Нм

1450

Диапазон рабочих подач:

-     по осям X,  Y, Z, W, мм/мин

-     по оси В, об./мин



1 – 6000

1-360

Скорость быстрого перемещения:

-     по осям X,  Y, Z, W, мм/мин

-     по оси В, об./мин



6000

2,5

Система управления

УЧПУ

Количество программируемых  координат

5

Количество одновременно управляемых координат

4

Система отсчета координат

Фотоэлектрические датчики

Дискретность отсчета линейных перемещений, мм

0,001

Дискретность отсчета круговых перемещений, угл. град

0,001

Электросеть питания станка

U=380В±40В  ;      F=50±2Гц

Климатическое исполнение

УХЛ 4.1 (NF)

ГОСТ 15150-69

Габаритные размеры (без приставного оборудовании), мм

  • длина
  • ширина
  • высота



7600

5500

3300

Масса (без приставного оборудовании), кг

17000



ТОЧНОСТЬ СТАНКА

Класс точности станка по ГОСТ 8-82:   Н.

Точность позиционирования линейных координат  на длине перемещения 1000мм : + 0,015мм

Точность позиционирования поворотного стола:

  • через 90 град.:     +  4 угл. сек.
  • на произвольный угол, с дискретностью 0,001 угл. град.:   ± 10 угл.сек.



УПРАВЛЕНИЕ СТАНКОМ

Управление станком 2А622Ф4 осуществляется устройством числового программного управления (УЧПУ) модели NC400 , производства ф. Балт-Систем (Россия)

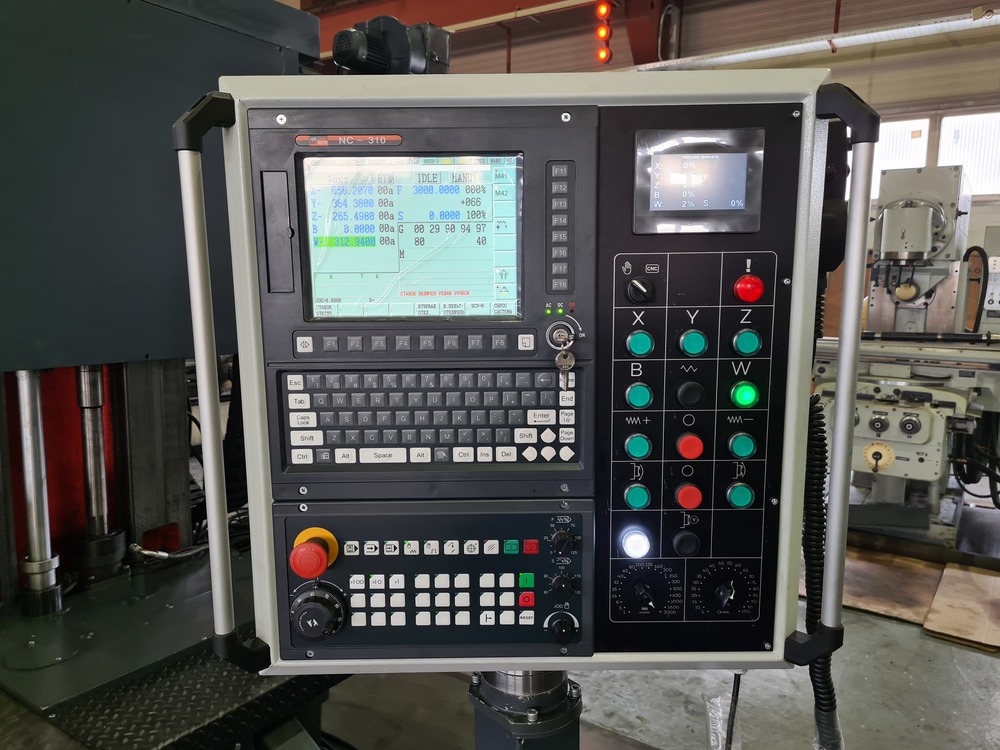

Станок  оснащен переносным пультом управления.

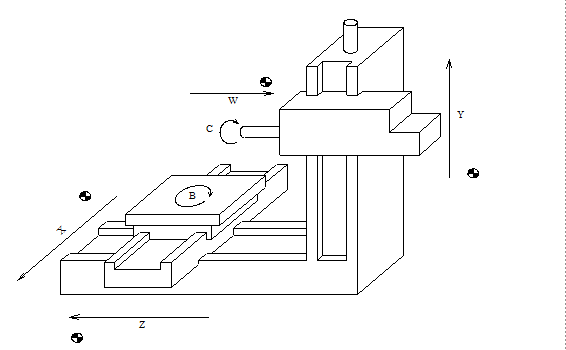

Устройство числового программного управления (ЧПУ) управляет следующими координатами:

- ось Х – поперечное перемещение стола;

- ось Y – вертикальное перемещение шпиндельной бабки;

- ось Z – продольное перемещение стола;

- ось B – вращение рабочего стола;

- ось C – вращение привода шпинделя;

- ось W – выдвижение расточного шпинделя,

При этом количество одновременно управляемых осей на канал - 4;



СИСТЕМА ОТСЧЕТА КООРДИНАТ

- линейные координаты X, Y, Z – непосредственное отмеривание закрытыми линейными электрооптическими датчиками ЛИР, ф. СКБ ИС (Россия, С.-Петербург)

- линейная координата W - косвенное отмеривание ротационным электрооптическим датчиком ЛИР (СКБ ИС. г. Санкт – Петербург).

- ротационная координата B - отмеривание электрооптическим ротационным датчиком ЛИР ф. СКБ ИС (Россия, С.-Петербург), расположенном непосредственно, на оси вращения стола.

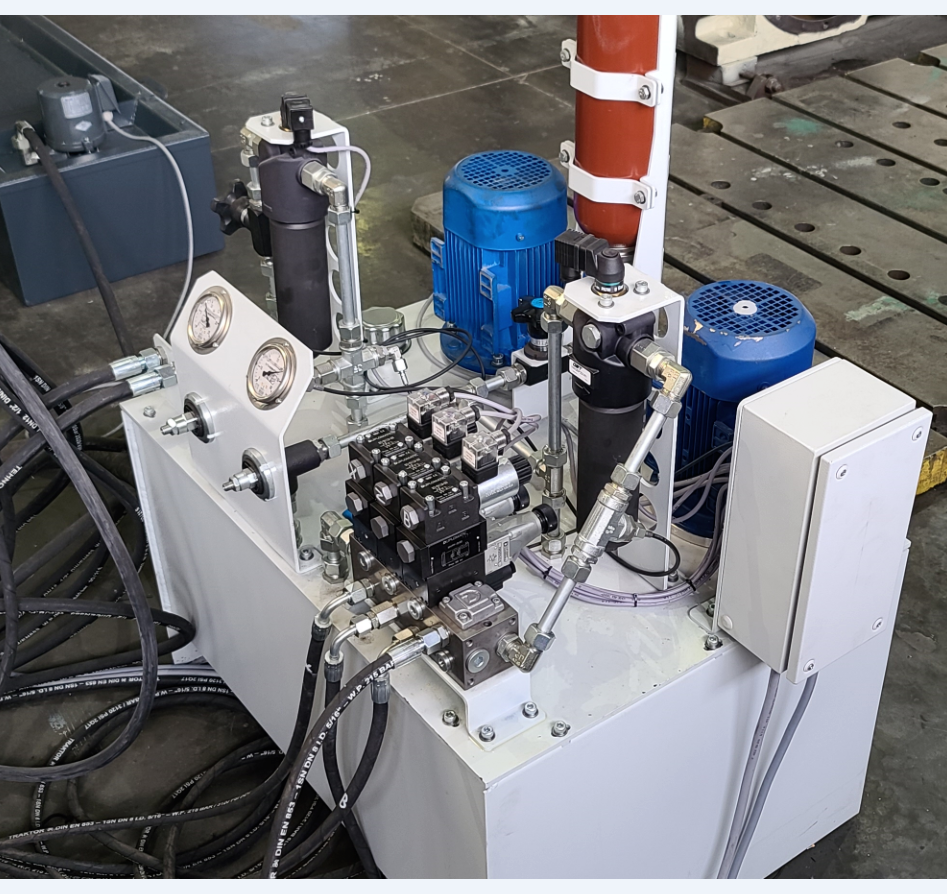

ГИДРОСИСТЕМА И СИСТЕМА СМАЗКИ

Гидравлические компоненты производства ведущих европейских производителей.

Главный гидравлический агрегат в соответствии с КД изготовителя станка. Гидравлические клапана с фиксацией включения (при необходимости) и индикацией подачи напряжения на катушку управления.

Смазка основных движущихся узлов и механизмов станка:

       - автоматическая циркуляционная масляная привода шпинделя

       - автоматическая масляная от отдельной станции смазки - направляющие передвижных узлов и ШВП.

Отвод и сбор масла после смазки. Возможность регулировки времени смазки. Возможность регулировки аварийного таймера на ответ от смазочных питателей. Индикация сигналов на смазку и ответов от питателей с каждой оси.

ОСВЕЩЕНИЕ

Рабочая зона станка освещена светильником, расположенным на шпиндельной бабке. Кнопки (выключатели) раздельного включения/отключения светильников. Светильник с светодиодными лампами. Конструкция фонаря и место установки исключают нагрев шпинделя и оператора станка, находящегося в зоне наладки (перед шпинделем), световой энергией.

ЦВЕТОВАЯ ОКРАСКА СТАНКА

Низ станка - тёмно синий, верх – светло серый

ПРИЕМКА СТАНКА

Приемка станка в два этапа.

Первый этап - приемка станка производится по протоколу испытаний на испытательном стенде ООО «ТехИнвест» и включает в себя проведение следующих проверок:

  • проверка соответствия техническим параметрам, производственному исполнению и укомплектованности станка согласно технического задания и договора;
  • контроль функционирования всех режимов станка и работы электроавтоматики;
  • проверка геометрической точности и точности позиционирования;
  • испытание аварийных защит и блокировок станка;
  • контроль нагрева механических и электрических модулей.

Второй этап - приемка станка производится по протоколу испытаний  на территории Заказчика и включает в себя повторное проведение проверок первого этапа, а так же изготовление заранее согласованной тестовой  детали (детали и инструмент предоставляет Заказчик)



КОМПЛЕКТ ПОСТАВКИ

Базовый комплект поставки:

  • Станок модели 2А622Ф4 в сборе.

Поставляется со станком :

  • Комплект  установочных башмаков;
  • Комплект захватных головок к оправкам - 10 штук (по заказу - любое количество);
  • Комплект документации на русском языке в составе :
  • инструкция по эксплуатации, схема оборудования с указанием агрегатов, механизмов и узлов, а также органов управления;
  • техническая докуметация (инструкция) на устройство числового программного управления;
  • инструкции по программированию;
  • файлы программы PLC на электронном носителе;
  • инструкция по техническому обслуживанию станка, карта смазки (схема смазки, периодичность, способы смазки, типы смазочных материалов);
  • принципиальная кинематическая, электрическая, гидравлическая, пневматическая (при наличии) и схема системы охлаждения (при наличии);
  • спецификация заменяемых деталей;
  • задание на изготовление фундамента;
  • схема строповки для транспортировки (погрузки-разгрузки) грузоподъемными устройствами с указанием мест строповки, грузозахватных приспособлений, расположения строповочных ветвей и центра тяжести.
  • протокол  проверки на точность  в соответствии с требованиями ГОСТ 2110-93.

ПРИМЕЧАНИЕ.
Дополнительно, по желанию Заказчика могут быть поставлены:

 -  Система СОЖ  (насосная станция СОЖ со встройкой, устройство подачи СОЖ, лотки для сбора СОЖ).

-   Защитный экран  рабочей зоны на поворотном столе.

-    Съёмная планшайба с двумя резцедержателями.

-    Направляющая опора шпинделя (длина 300 мм) – удлинитель.

-    Переходник для крепления торцовых фрез.

-    Комплект оправок, выбираемых по каталогу.

УПАКОВКА И ТРАНСПОРТИРОВКА

Станок (его составные части) транспортируется тентованным автомобильным транспортом.

Временная консервация оборудования осуществляется в соответствии с ГОСТ 9.014.-78.

Прилагаемая к станку документация упаковывается в водонепроницаемую бумагу по ГОСТ 8828-89, герметично упаковывается в пакет из п/э пленки по ГОСТ 10354-82 и помещается в ящик, о чем на ящике делается надпись «Документы». Крепление упаковочных ящиков и оборудования (его) частей гарантирует от повреждения оборудования (его составных частей)

МОНТАЖ, ПУСКОНАЛАДКА И ОБУЧЕНИЕ

Осуществляется монтаж и пусконаладка станка на территории Заказчика (фундамент под станок изготавливается Заказчиком по техническому заданию Поставщика)*

По окончании пуско-наладки станка производится повторные испытания станка по программе испытаний.

Производится инструктаж операторов методикам эксплуатации станка, инструктаж электриков и механиков методикам технического обслуживания станка, диагностике и устранению неисправностей.

*Техническое задание на изготовление фундамента, а также схема строповки для транспортировки (погрузки-разгрузки) с указанием мест строповки, грузозахватных приспособлений, передаётся Заказчику не позднее, чем через 60 (шестьдесят) календарных дней с момента заключения Договора поставки.

          СРОК ПОСТАВКИ ОБОРУДОВАНИЯ  И ВЫПОЛНЕНИЯ НАЛАДОЧНЫХ РАБОТ

  • Срок изготовления станка на площадях ООО «ТехИнвест»,  составляет 9 месяцев от даты  получения авансового платежа.
  • Срок проведения работ по шеф-монтажу, пуско-наладке и сдаче станка на территории Заказчика составляет 20 рабочих дней от даты начала их производства.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Продолжительность гарантийного срока эксплуатации станка - 12 месяцев. Начало гарантийного срока исчисляется со дня пуска в эксплуатацию, но не позднее 6 месяцев с момента получения станка Заказчиком.

Гарантия действительна при условии соблюдения норм эксплуатации, указанных в «Руководстве по эксплуатации».
