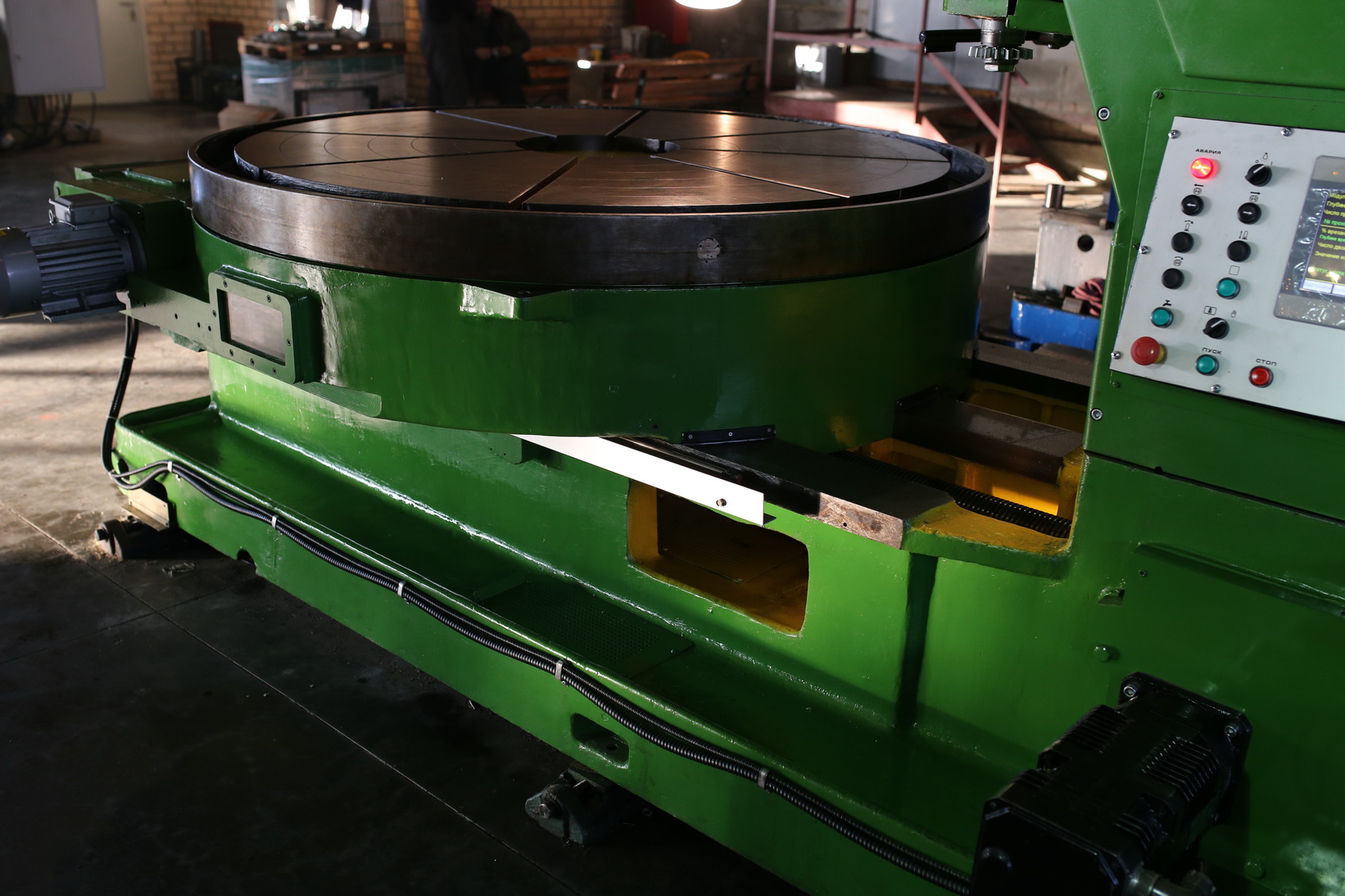

Зубодолбежный станок ЕЗ-15В
Зубодолбежный станок модели ЕЗ-15В (далее – станок) предназначен для нарезания зубьев цилиндрических шестерен наружного и внутреннего зацепления как с закрытыми, так и открытыми венцами. Нарезание зубьев производится стандартными или специальными долбяками. Двигаясь возвратно-поступательно, долбяк обкатывается с нарезаемой шестерней, как пара шестерен, находящихся в зацеплении.

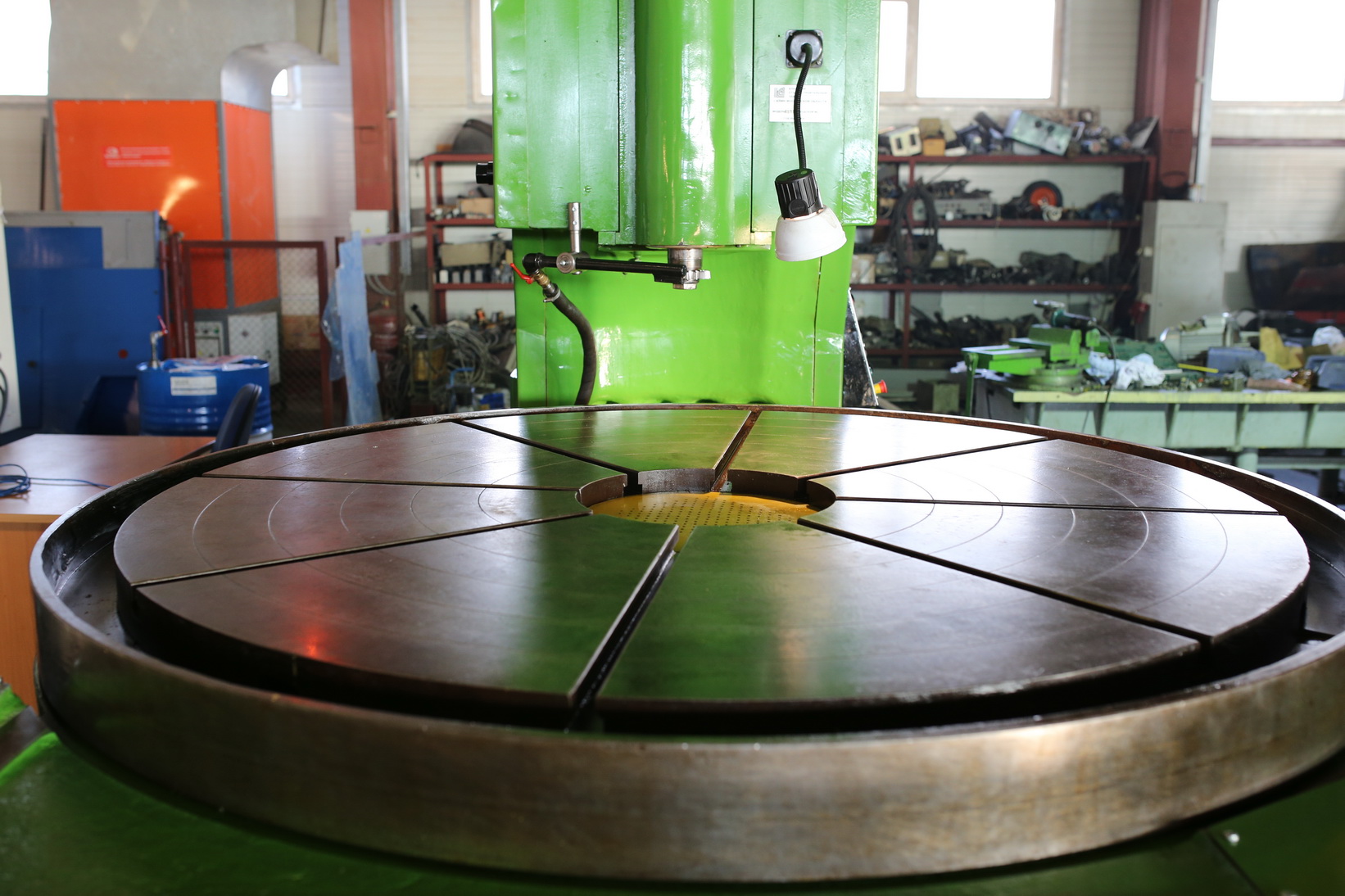

Нарезаемая шестерня крепится на горизонтальной планшайбе стола станка. Крепление шестерни осуществляется специальными приспособлениями, смонтированными на столе. Для выверки биения адаптера или переходника, штоссель может вращаться ускоренно. Для выверки биения заготовки или приспособления, стол станка может вращаться ускоренно. Стол перемещается по горизонтальным направляющим станины от отдельного двигателя. Это перемещение может производиться с рабочей скоростью при врезании долбяка в заготовку или ускоренно для удобства замены заготовки.
Станок работает по замкнутому автоматическому циклу. Шестерня может быть нарезана за один или несколько проходов с любой глубиной врезания на разных проходах.
Основные технические данные зубодолбежного станка ЕЗ-15В
| Наименование параметра | Значение |
| Техническая характеристика | |
| Класс точности станка | Н |
| Наибольший модуль нарезаемой шестерни, мм | 12 |

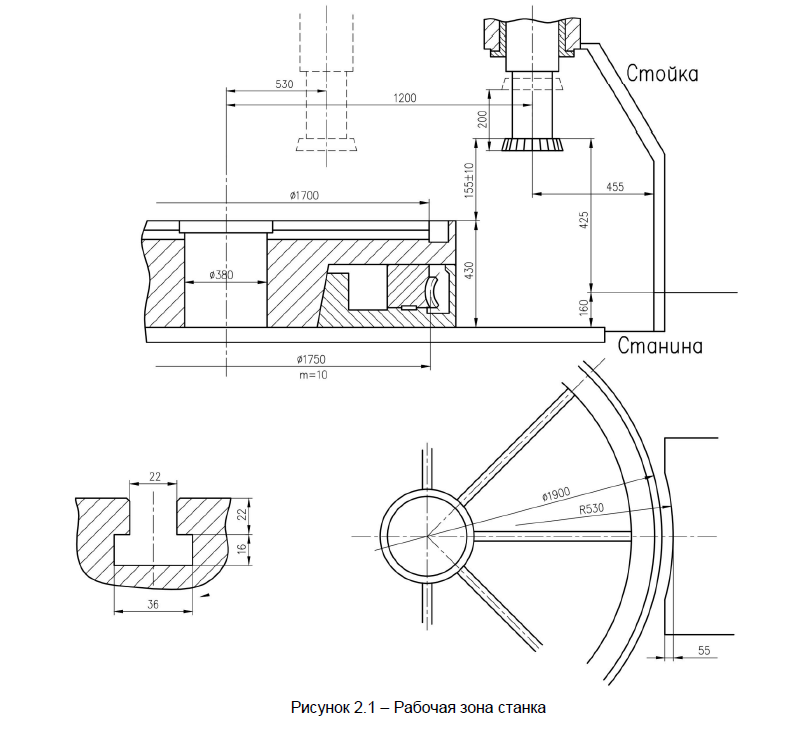

| Расстояние между осями стола и долбяка, мм | |
| наибольшее | 1200 |
| наименьшее | 530 |
| Диаметр начальной окружности нарезаемой шестерни при делительном диаметре долбяка 100мм, мм Наружного зацепления наибольший наименьший Внутреннего зацепления наибольший наименьший | 2240 |
| 960 | |
| 2500 | |
| 1160 | |
| Наибольшая ширина венца нарезаемой шестерни, мм | 170 |
| Диапазон чисел двойных ходов долбяка, дв.ход/мин | 32-188 |
| Число ступеней | бесступенч. |
| Диапазон круговых подач, мм/дв.ход | 0,2…1,5 |
| Диапазон радиальных подач, мм/мин | 1…5,4 |
| Диаметр планшайбы стола, мм | 1900 |
| Диаметр делительного колеса стола, мм | 1750 |
| Диаметр делительного колеса суппорта, мм | 360 |
| Диаметр отверстия в столе, мм | 380 |
| Ускоренное вращение стола, об/мин | 0,7 |
| Ускоренное перемещении стола, мм/мин | 177 |
| Ускоренное вращение долбяка, об/мин | 3 |
| Крепление инструмента конус оправки шейка под долбяк, мм | Морзе 5 44,44-0,005 |
| Наибольший делительный диаметр долбяка, мм | 200 |

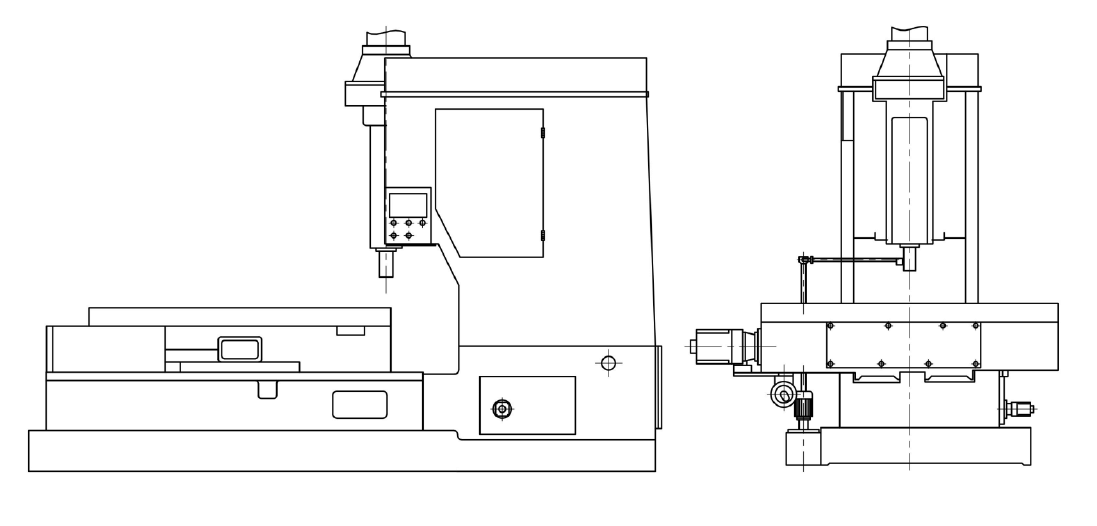

| Габаритные размеры станка (длина х ширина х высота), мм | 5200х2450х 3800 |
| Вес станка, кг | 18000 |

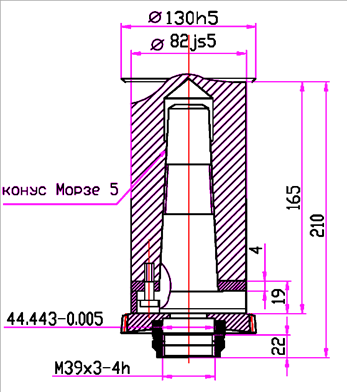

Конец шпинделя под инструмент

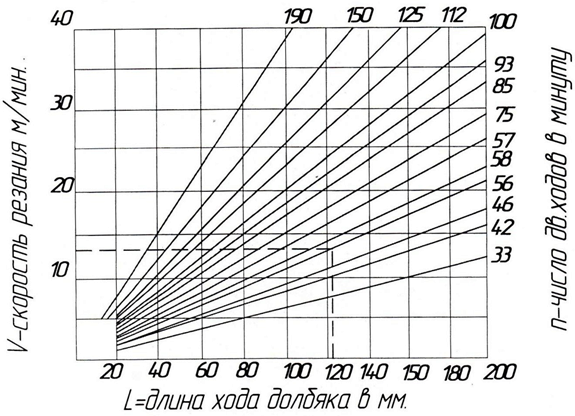

График определения скорости резания
