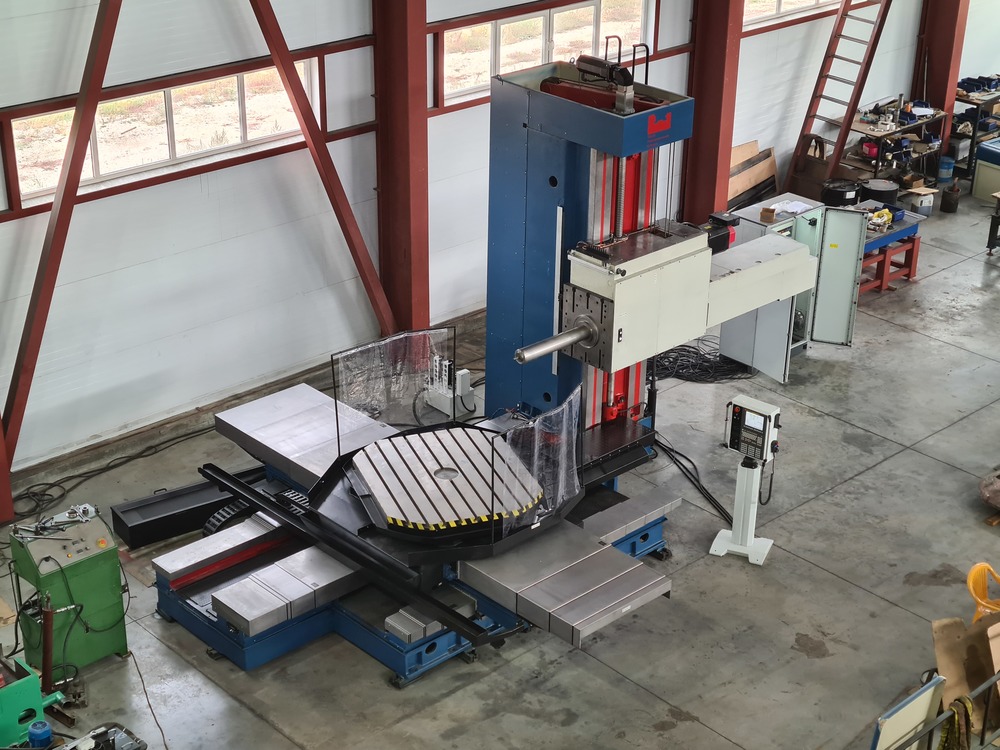

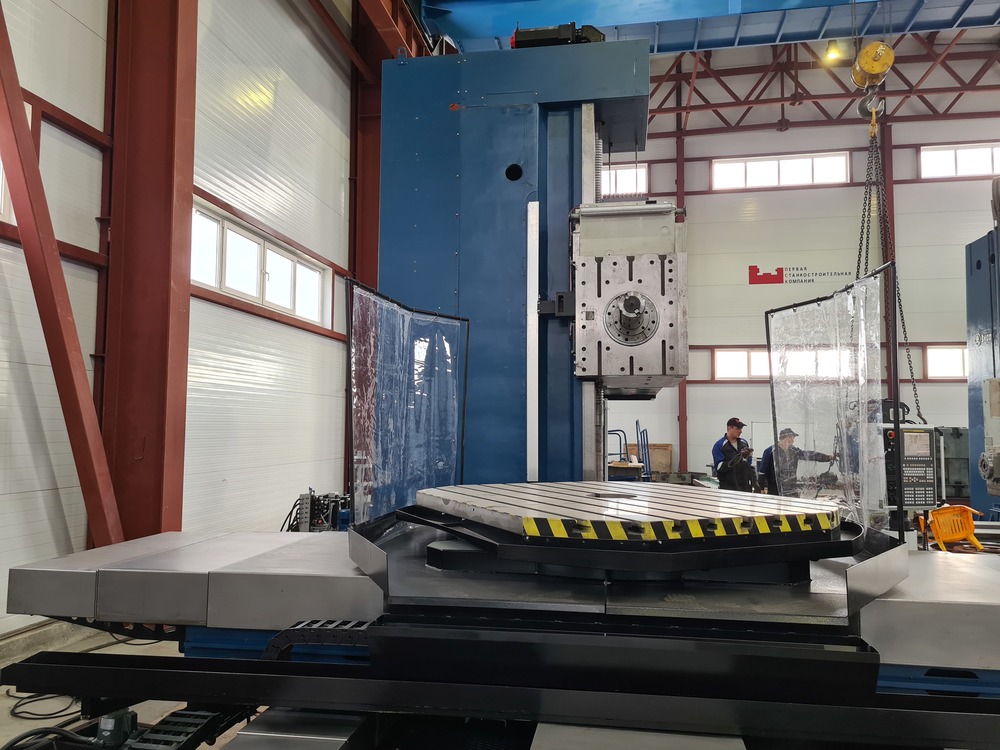

Горизонтально-расточной станок с ЧПУ 2А637Ф3
Горизонтально-расточной станок 2А637Ф3 предназначен для сверления, зенкерования, развертывания отверстий, растачивания отверстий консольными и двухопорными оправками, фрезерования плоскостей.
Основные технические данные
| 2А637Ф3 | ||
| Шпиндель | ||
| Диаметр расточного шпинделя | мм | 160 |
| Хвостовик инструмента | 50АТ5 | |
| Мощность главного привода | кВт | 22 |
| Скорость вращения шпинделя | об/мин | 5…1000 |
| Максимальный крутящий момент на выдвижном шпинделе | Нм | 4500 |
| Перемещения рабочих органов | ||
| X - стол поперечно | мм | 2000 |
| Y - шпиндельная бабка вертикально | мм | 1600 |
| W - стол продольно | мм | 1600 |
| Z - расточной шпиндель | мм | 1000 |
| B - поворотный стол | град | 360° |
| Поворотный стол | ||
| Рабочая поверхность | мм | 1600 х 1800 |
| Грузоподъемность | кг | 12000 |
| Привода подач | ||
| Рабочие подачи по линейным осям | мм/мин | 1…2000 |
| Ускоренные перемещения | мм/мин | 5000 |
| Система управления | ||
| Количество управляемых координат | шт | 5 |
| Количество одновременно управляемых координат | шт | 3 |
| Электрооборудование | ||
| Питающий ток - переменный трехфазный, 380 В, 50 Гц. | ||
| Нормы точности | ||
| Класс точности согласно ГОСТ2110 | H | |
| Габаритные размеры (L x B x H) | мм | 5622x8160x5135 |
| Общая масса станка | кг | 33337 |
Особенности конструкции горизонтально-расточных станков 2А637Ф3
Чугунные литые моноблочные базовые детали.
Широкая станина имеет три направляющие, осуществляющие максимальное распределение рабочей нагрузки, и обеспечивающие долговечность направляющих и длительное сохранение точности станка.
Для исключения зазоров в направляющих шпиндельной бабки и стола, предусмотрены пружинные роликовые устройства.
Автоматическая смазка направляющих. Навесной пульт управления станком.
Главный привод выполнен с регулируемым двигателем, позволяющим изменять скорость вращения шпинделя в широком диапазоне с помощью трехступенчатого редуктора с электрогидравлическим переключением передач.
