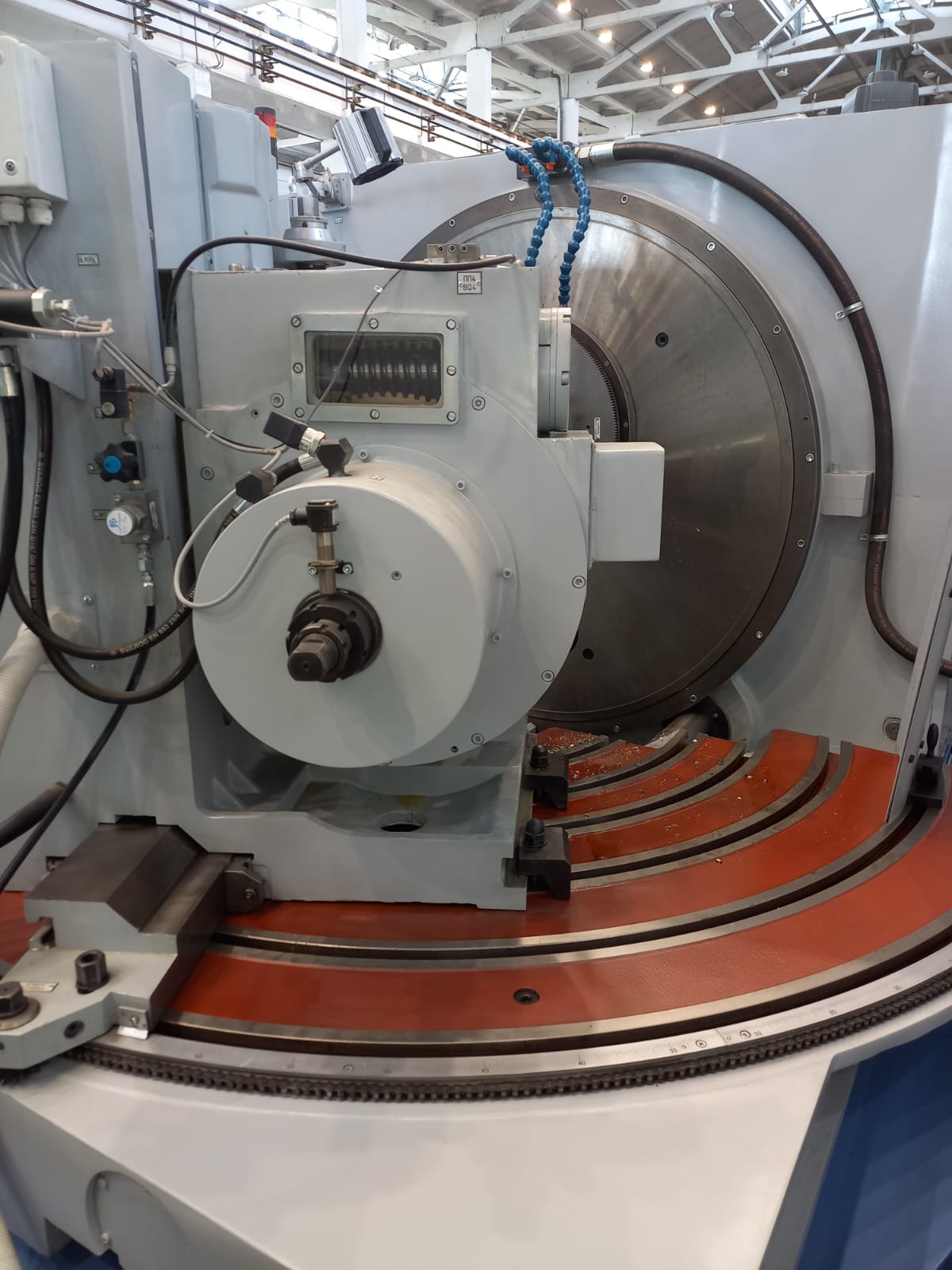

Зуборезный станок 5С280П
- Станок предназначен для нарезки конических колес с круговым зубом методом обкатки.
- Обрабатываемые материалы - конструкционные, нержавеющие, жаропрочные стали, алюминиевые и титановые сплавы (группы обрабатываемых материалов по ISO:P,M,S,H)
- Направляющие скольжения должны быть закалены, твердость рабочей поверхности 48...53 HRC и точно отшлифованы и обеспечивать сохранение точности при длительной эксплуатации;
- Направляющие плоскости каретки и ползуна должны быть отшлифованы, особо важные и ответственные места должны быть отшабрены.
Оборудование должно соответствовать следующим условиям:
- малая потребность в площади;
- эргономическое обслуживание с хорошим доступом оператора к рабочему пространству;
Основанием для поставки является необходимость повышения качества и эффективности механической обработки и снижение себестоимости изделий, также уменьшение цикла изготовления всего изделия.
Диапазон температур окружающей среды, при которых оборудование должно обеспечивать заданную точность, от 5 до 400С.
Требования к влажности воздуха не более 85%.
Год выпуска оборудования: не ранее 2019г.
При соблюдении правил эксплуатации и своевременном выполнении регламентных работ, предусмотренных инструкцией по эксплуатации сохранение точностных параметров должно составлять не менее 10 лет.
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ
| № п/п | Показатель | Значение |
Зуборезный станок | ||
1 | Технические требования |
|
1.1 | Класс точности станка по ГОСТ 9152-83 | «Н» |
1.2 | Наибольший диаметр обрабатываемых зубчатых колес | 800 мм |
1.3 | Наибольший внешний торцевой модуль обрабатываемых зубчатых колес | 16 мм |
1.4 | Наибольшая внешняя высота зуба обрабатываемых зубчатых колес | 36 мм |
1.5 | Наибольшее среднее конусное расстояние обрабатываемых зубчатых колес с углом наклона средней линии зуба 30 градусов при обработке зуборезной головкой наибольшего диаметра | 360 мм |
1.6 | Наибольшая ширина зубчатого венца нарезаемых зубчатых колес | 125 мм |
1.7 | Число зубьев обрабатываемых зубчатых колес | 5-150 |
1.8 | Наибольшее передаточное отношение нарезаемых зубчатых колес при угле между осями 90 градусов | 10:01 |
1.9 | Наименьший угол делительного конуса обрабатываемых зубчатых колес | 50 |
1.10 | Угол установки бабки изделия наибольший наименьший |
900 50 |
1.11 | Расстояние от торца шпинделя бабки изделия до центра станка: -наибольшее -при угле установки более 75 градусов и нулевом положении оси поворота бабки изделия – наименьшее -при угле установки бабки изделия менее 15 градусов -при нулевом положении эксцентрикового барабана и оси поворота бабки изделия |
600 мм
500 мм 135 мм
265 мм |
1.12 | Наибольшее гипоидное смещение, вверх/вниз (не менее) | 125/125 мм |
1.13 | Конец шпинделя бабки изделия по ГОСТу 17547-80 | 153 мм |
1.14 | Диаметр цилиндрического отверстия шпинделя бабки изделия: на длине от торца шпинделя 630 мм | 125 мм |
1.15 | Наибольшее смещение оси поворота бабки изделия от нулевого положения (смещение скользящей базы): -на люльку -от люльки |
30 мм 65 мм |
1.16 | Наибольшая радиальная установка инструментального шпинделя относительно оси люльки | не менее 320 мм |
1.17 | Угол установки люльки | 00-3600 |
| 1.18 | Номинальный диаметр зуборезных головок по ГОСТу11902-77 | 160, 200, 250, 315, 400, 500, (7,5 ?-18 ? ) мм |
| 1.19 | Конец инструментального шпинделя по ГОСТу 17548-83 | 3-1 |
| 1.20 | Частота вращения инструментального шпинделя | 10-172 об/мин |
| 1.21 | Угловая скорость подачи обкаткой | 0,2…3 град./сек |
| 1.22 | Габаритные размеры станка (длина, ширина, высота) | не более 3235х2530х2200 мм |
| 1.23 | Масса станка | Не более 14000 кг |
Комплектация и оснащение зуборезного станка 5с280п
Оборудование должно быть укомплектовано следующими устройствами и функциями:

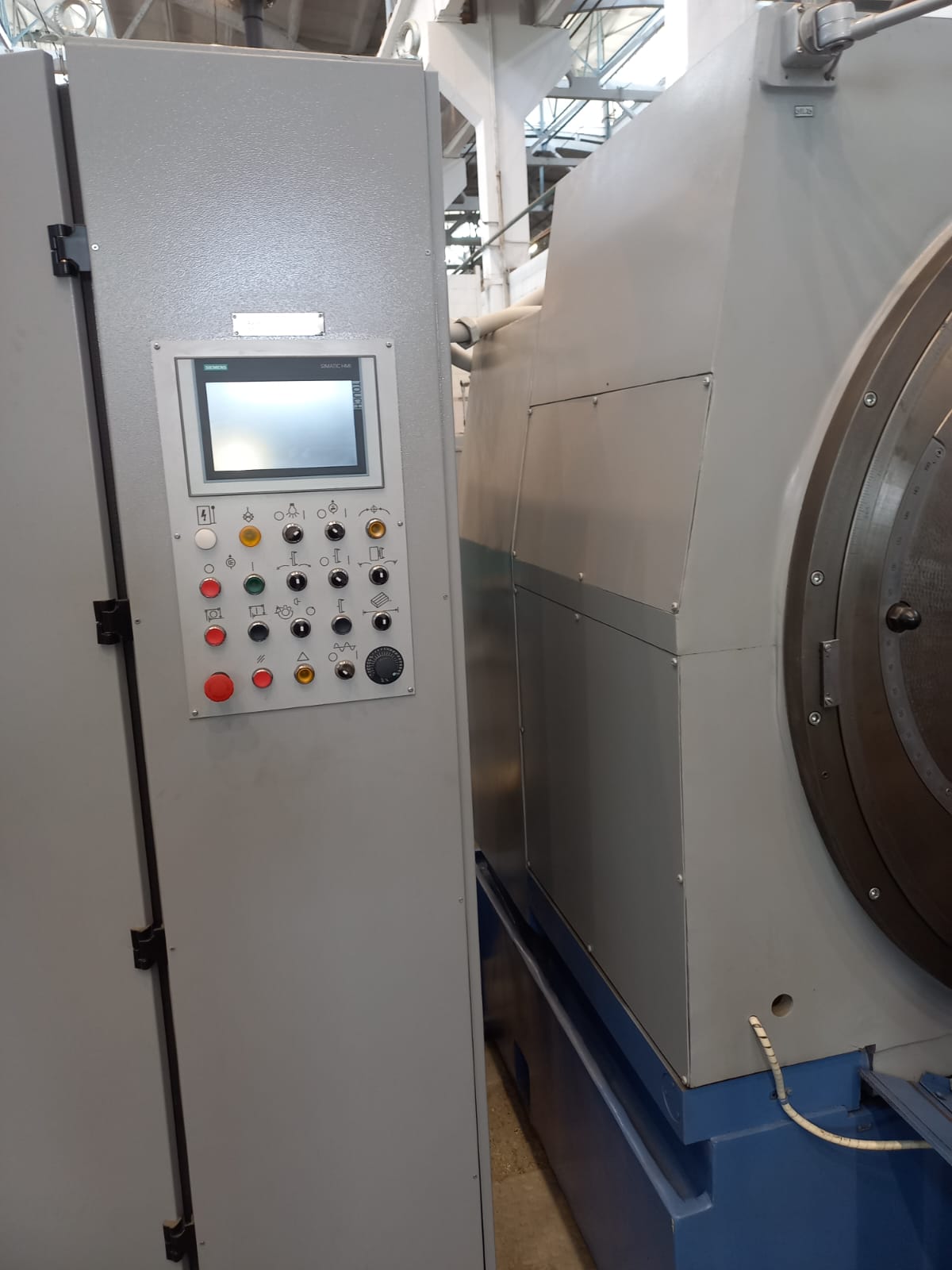

1. Станок в сборе с электрошкафом;
2. Переходные оправки и втулки для установки инструмента - 2 комплекта;
3. Приспособление для установки и крепления;
4. Масло, СОЖ на пуско-наладочные работы;
5. Зубофрезерная головка для кругового зуба.
