1. НАИМЕНОВАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

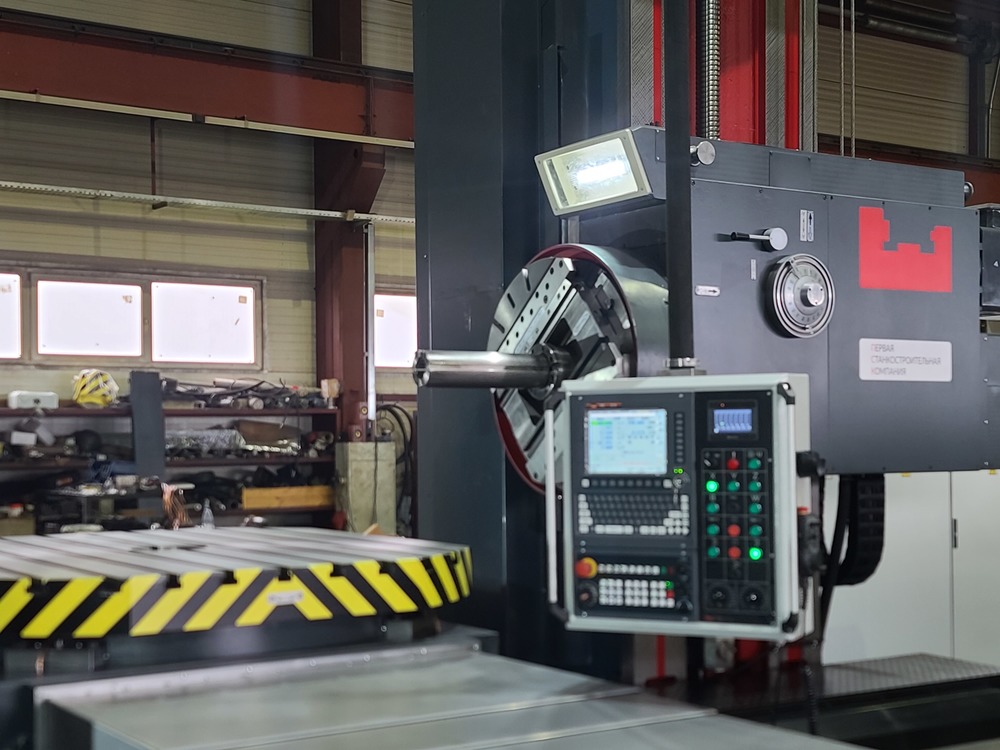

Горизонтально-расточной станок модели 2А636Ф1 с УЦИ или модификация 2А636Ф3 с ЧПУ, предназначен как для индивидуальной, так и для серийной обработки тяжелых корпусных деталей больших размеров, которые имеют точные отверстия, связанные между собой точными расстояниями.

На станках данной модели можно производить операции сверления, растачивания, зенкерования, развертывания отверстий, обработки торцов и растачивания отверстий большого диаметра радиальным суппортом планшайбы, фрезерование торцевыми фрезами и нарезание резьбы расточным шпинделем, фрезерование разъемов, уступов и пазов.

Станок предназначен для обработки на столе корпусных деталей массой до 12 000 кг.

1. ОСОБЕННОСТИ КОНСТРУКЦИИ

Станок имеет следующие оси координат:

-ось Х - поперечное перемещение верхних саней стола;

-ось Y - вертикальное перемещение шпиндельной бабки;

-ось W - продольное перемещение нижних саней стола ;

-ось Z - выдвижение шпинделя;

-ось U - перемещение суппорта планшайбы;

-ось В - вращение стола.

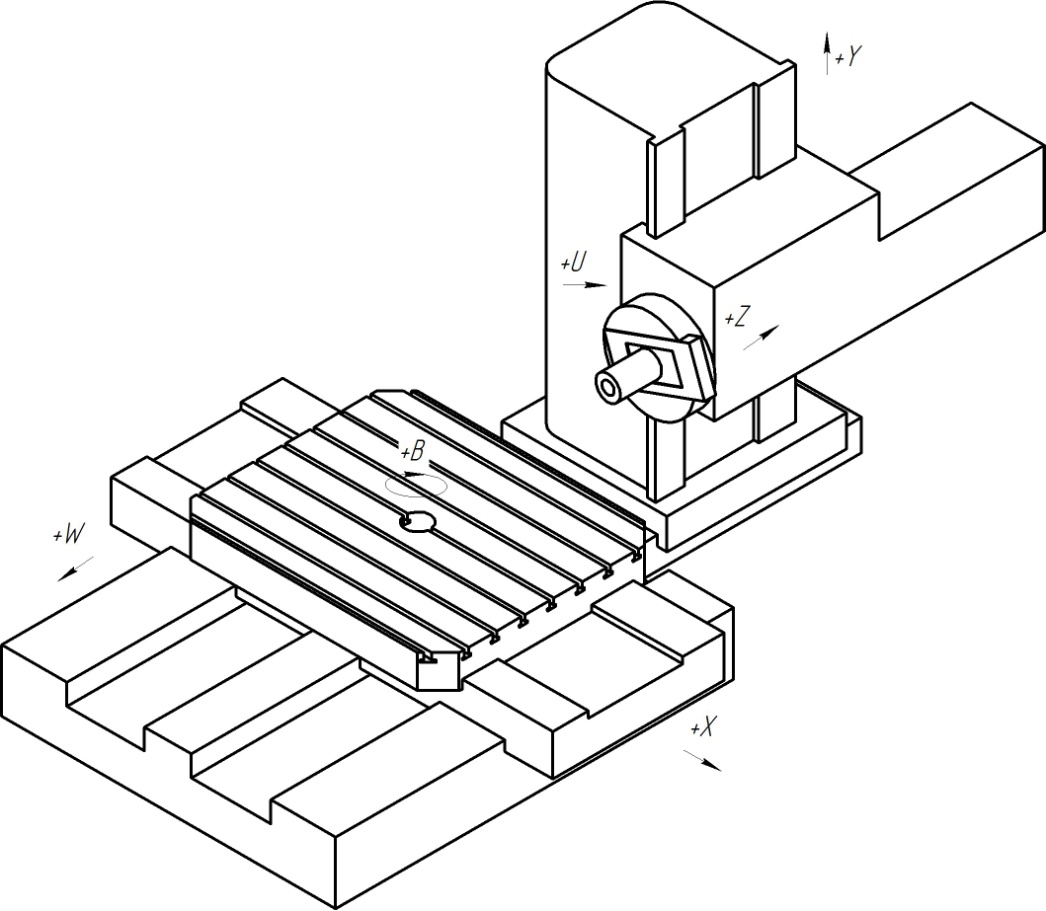

Оси координат станка.

Направляющие скольжения подвижных узлов Х – фторлон – чугун остальные – ЦАМ - чугун, обеспечивают плавное перемещение и длительное сохранение точности станка.

На станке используются прецизионные редуктора сочлененные напрямую с высокомоментным приводом подач для пермещения используется шариковинтовая пара большого диаметра по координатам: «Х», «Y», «W», «Z». Ось поворота стола «B» имеет датчик с высоким разрешением.

Главный привод с тремя автоматически переключаемыми диапазонами (регулировка внутри диапазонов бесступенчатая).

Шпиндельная пара с конусом ISO50 и с электромеханическим зажимом инструмента. Конструкция шпиндельного устройства с фрезерным и расточным шпинделями, смонтированными на прецизионных подшипниках качения, обеспечивает длительное сохранение точности, повышенную жесткость и виброустойчивость.

На станке установлена защита направляющих скольжения (ТЗН) фирмы «HESTEGO".

Линейные датчики положения по осям «Х», «Y», «W», и круговые по осям «Z», «B» и «U».

Смазка станка централизованная, управляемая от контроллера.

Система управления на базе контроллера и панель оператора фирмы HNC (либо аналог).

Двигатели, главный привод и привода подач фирмы GSK, CTB (либо аналог).
