Горизонтально-расточной станок с ЧПУ UNION BFP-130/7
![Горизонтально-расточной станок с ЧПУ UNION BFP-130/7](machine/44/20220807_190749.jpg)

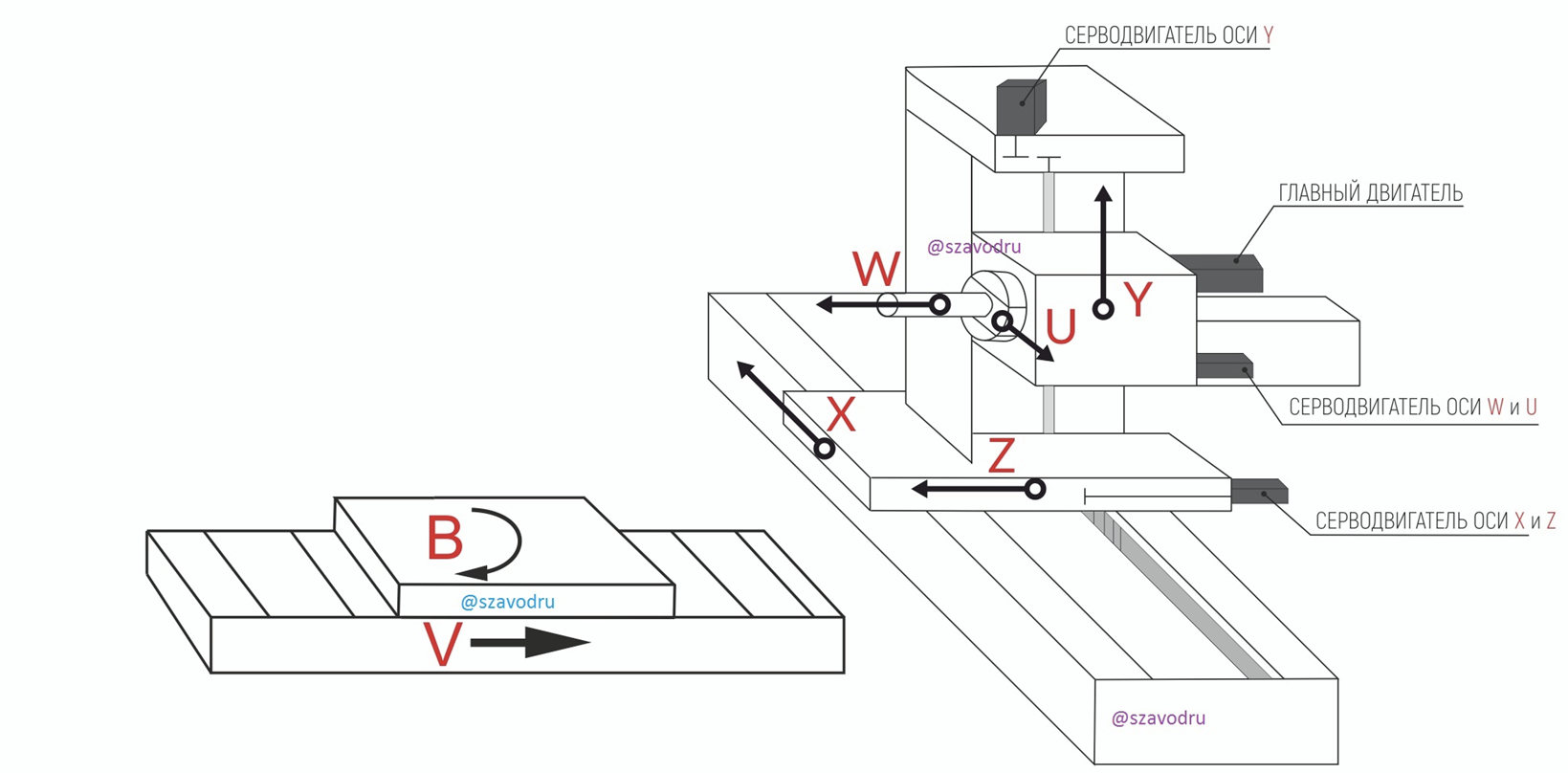

Горизонтально-расточной станок Union BFP 130NC имеет конструкцию с продольно-поперечно подвижной стойкой (ось X и Z), вертикально подвижную шпиндельную бабку (ось Y), радиальный суппорт на встроенной планшайбе (ось U), выдвижной расточный шпиндель (ось W). Каждая ось станка имеет собственный серводвигатель, оси X и Z, W и U спаренные. Перемещение оси X по прецизионной рейке через редуктор, движение оси Y за счет ШВП через шестеренчатую передачу. Переключение между осями W и U за счет электромагнитных муфт. Коробка скоростей автоматическая с тремя диапазонами. Стойка перемещается по прецизионной рейки 6 класса точности.
![](/machine/44/изображение.png)
Ось | Значение | ||
Перемещение стойки | X | 6900 | мм |
Перемещение стойки поперчено | Z | 420 | мм |
Перемещение шпиндельной бабки вверх-вниз | Y | 2500 | мм |
Выдвижение шпинделя | W | 900 | мм |
Диаметр шпинделя | 130 | мм | |
Конус шпинделя | ISO 50 | ||
Перемещение радиального суппорта планшайбы | U | 320 | мм |
Размер рабочего стола | 2000х1800 | мм | |
Максимальная нагрузка на стол | 20 | тонн | |
Перемещение стола | V | 800 | мм |
Мощность шпинделя | 50 | кВт |
Отправить запрос
